Macchina Gramme
   m
   trario si produce nella stessa spira, nella seconda parte del suo percorso da M'in M, passando per N: il piano M M' perpendicolare ad SN è detto, a cagione del cambiamento di segno della forza elettromotrice, piano di commutazione.

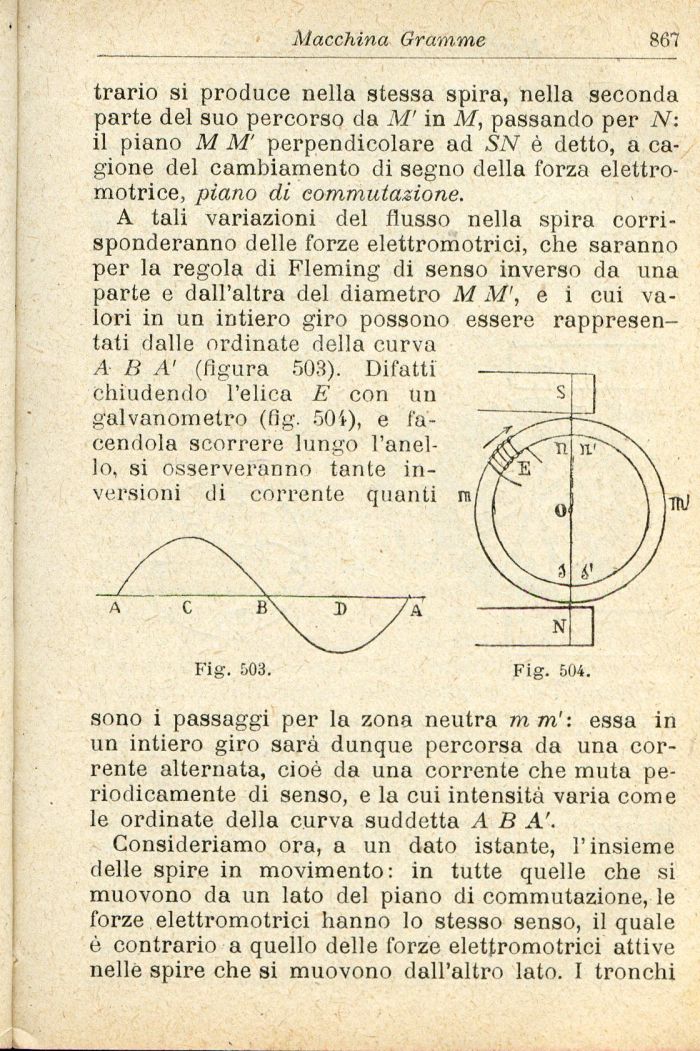

   A tali variazioni del flusso nella spira corrisponderanno delle forze elettromotrici, che saranno per la regola di Fleming di senso inverso da una parte e dall'altra del diametro M M', e i cui valori in un intiero giro possono essere rappresentati dalle ordinate della curva A B A' (figura 503). Difatti Chiudendo l'elica E con un galvanometro (fig. 50i), e facendola scorrere lungo l'anello, si osserveranno tante inversioni di corrente quanti
   Fig. 503.
   Fig. 504.
   sono i passaggi per la zona neutra mm': essa in un intiero giro sarà dunque percorsa da una corrente alternata, cioè da una corrente che muta periodicamente di senso, e la cui intensità varia come le ordinate della curva suddetta A B A'.
   Consideriamo ora, a un dato istante, l'insieme delle spire in movimento: in tutte quelle che si muovono da un lato del piano di commutazione, le forze elettromotrici hanno lo stesso senso, il quale è contrario a queilo delle forze elettromotrici attive nelle spire che si muovono dall'altro lato. I tronchi
