Macchine elettriche
   643
   lungi dal fine che ci siamo proposti : è bene però sapere che esse derivano, nel fondamento, dal duplicatore del Belli (anno 1837), e dal replenisher di lord Kelvin (anno 1860), identico nel modo di funzionare al duplicatore.

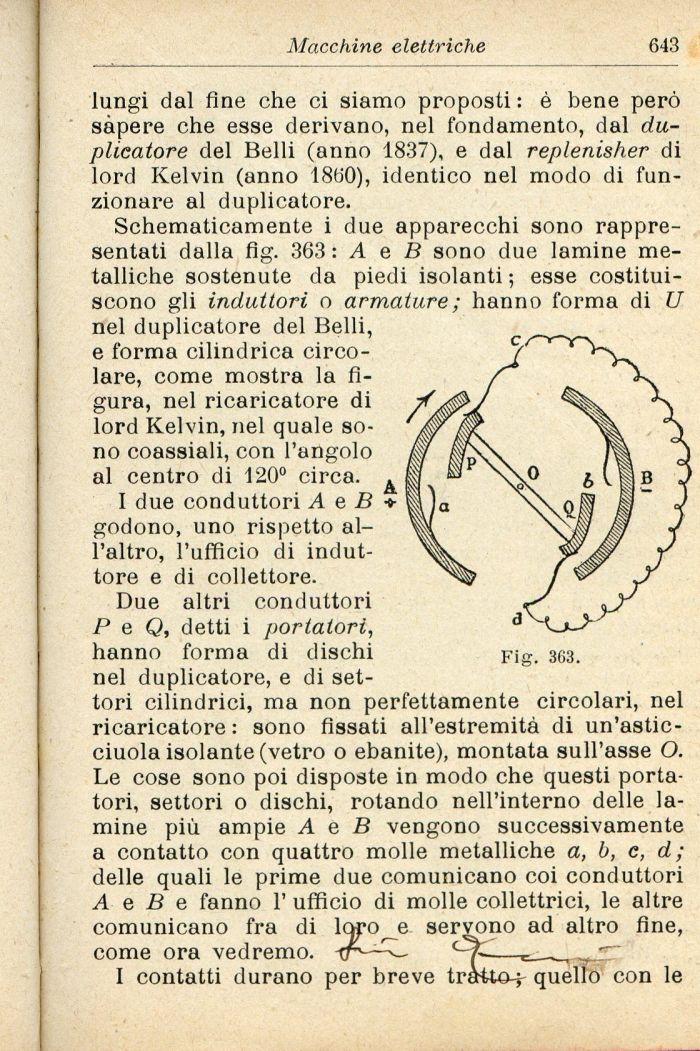

   Schematicamente i due apparecchi sono rappresentati dalla fig. 363 : A e B sono due lamine metalliche sostenute da piedi isolanti ; esse costituiscono gli induttori o armature; hanno forma di U nel duplicatore del Belli, e forma cilindrica circolare, come mostra la figura, nel ricaricatore di lord Kelvin, nel quale sono coassiali, con l'angolo al centro di 120° circa.
   I due conduttori A e B godono, uno rispetto all'altro, l'ufficio di induttore e di collettore.
   Due altri conduttori P e Q, detti i portatori, hanno forma di dischi nel duplicatore, e di settori cilindrici, ma non perfettamente circolari, nel ricaricatore : sono fissati all'estremità di un'astic-ciuola isolante (vetro o ebanite), montata sull'asse O. Le cose sono poi disposte in modo che questi portatori, settori o dischi, rotando nell'interno delle lamine più ampie A e B vengono successivamente a contatto con quattro molle metalliche a, b, c, d; delle quali le prime due comunicano coi conduttori A e B e fanno l'ufficio di molle collettrici, le altre comunicano fra di liyo^e servono ad altro fine, come ora vedremo. —____ •
   I contatti durano per breve tratto-f quello con le
   Fig. 363.
