488
   Dell' energia termica

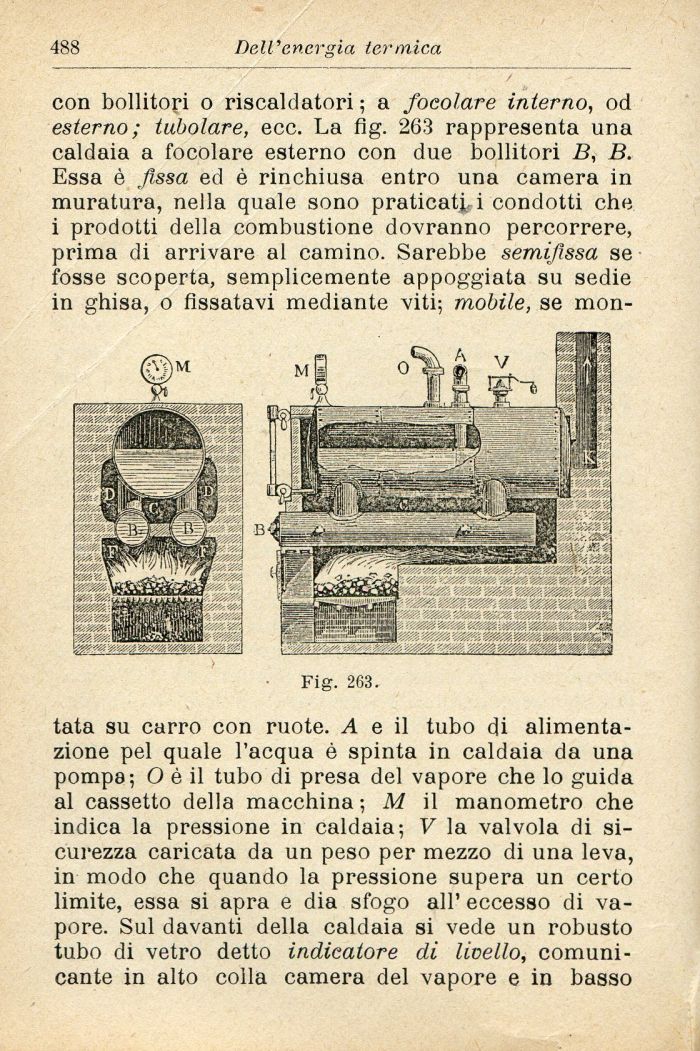

   con bollitori o riscaldatori ; a focolare interno, od esterno; tubolare, ecc. La fig. 263 rappresenta una caldaia a focolare esterno con due bollitori B, B. Essa è fissa ed è rinchiusa entro una camera in muratura, nella quale sono praticatit i condotti che i prodotti della combustione dovranno percorrere, prima di arrivare al camino. Sarebbe semifissa se fosse scoperta, semplicemente appoggiata su sedie in ghisa, o fissatavi mediante viti; mobile, se mon-
   Fig. 263.
   tata su carro con ruote. A e il tubo di alimentazione pel quale l'acqua è spinta in caldaia da una pompa; O è il tubo di presa del vapore che lo guida al cassetto della macchina ; M il manometro che indica la pressione in caldaia; V la valvola di sicurezza caricata da un peso per mezzo di una leva, in modo che quando la pressione supera un certo limite, essa si apra e dia sfogo all' eccesso di vapore. Sul davanti della caldaia si vede un robusto tubo di vetro detto indicatore di livello, comunicante in alto colla camera del vapore e in basso
